47 dB trinnlyd med svalehaleplater og betong
To like boligprosjekter med forskjellig oppbygging mot trinnlyd på bjelkelaget gav forskjellige resultater: Svalehaleplater og betong på gummistrimler, gav 4dB bedre lyddemping enn sponplater/trinnlydplater/flytstøp. Det får stor betydning for de som skal bo i leilighetene.
Et godt sammenligningsgrunnlag
Kundereferansen fra Bråten Bygg AS er interessant fordi prosjektene i Mor Kristins vei og Bringakerveien 1 er bygget etter samme prinsipper. Himlingen er lik, med akustikkskinner, to lag 13 mm gips og innblåst isolasjon i bjelkelaget. Det som i praksis skiller prosjektene, er oppbyggingen oppå bjelkelaget.
I Mor Kristins vei ble etasjeskilleren bygget opp med 22 mm gulvspon, 30 mm isolasjon/isopor med folie, 30–40 mm flytsparkel og parkett. I Bringakerveien 1 ble det valgt en løsning med svalehaleplater og betong med trinnlydstrimler på bjelkene. Det er nettopp denne forskjellen som gir de oppsiktsvekkende måleresultatene.
Hva som er likt – og hva som skiller prosjektene
Felles oppbygging under bjelkelaget
- Akustikkskinner
- 2 lag 13 mm gips
- Innblåst isolasjon i bjelkelaget
Forskjellen ligger oppå bjelkelaget
- Mor Kristins vei: 22 mm gulvspon, 30 mm isolasjon/isopor med folie, 30–40 mm flytsparkel og parkett
- Bringakerveien 1: trinnlydstrimler på bjelkene, svalehaleplater, armering og betongdekke over bjelkelaget
| Prosjekt | Oppbygging over bjelkelaget | Trinnlyd | Luftlyd | Vurdering |
|---|---|---|---|---|
| Mor Kristins vei | 22 mm gulvspon, 30 mm isolasjon/isopor med folie, 30–40 mm flytsparkel og parkett | 51 dB | 60 dB / 65 dB | Godt resultat og innenfor kravet |
| Bringakerveien 1 | Svalehaleplater, armering og betong over bjelkelaget | 47 dB | 60 dB | Svært sterkt trinnlydresultat og tydelig forbedring |
Det tydeligste funnet i sammenligningen er hvordan oppbyggingen med svalehaleplater og betong gir et markant bedre utslag på trinnlyd enn en løsning med gulvspon, trinnlydplater/isopor og flytsparkel.
Dokumenterte måleresultater
Bringakerveien 1
Kontrollmålt firemannsbolig i Holmestrand
Mor Kristins vei
Kontrollmålt firemannsbolig på Revetal
Fra montering til ferdig bygg

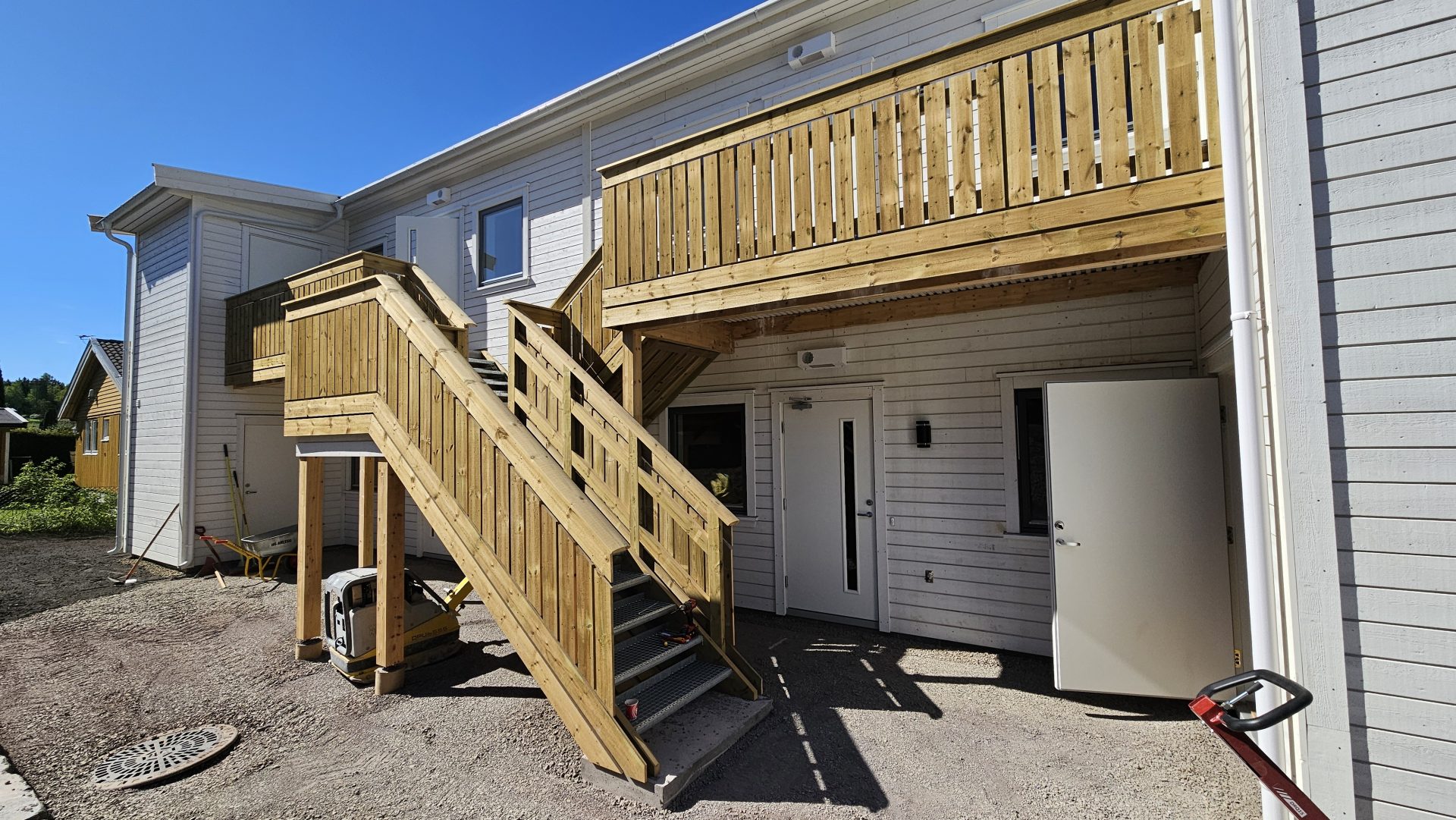

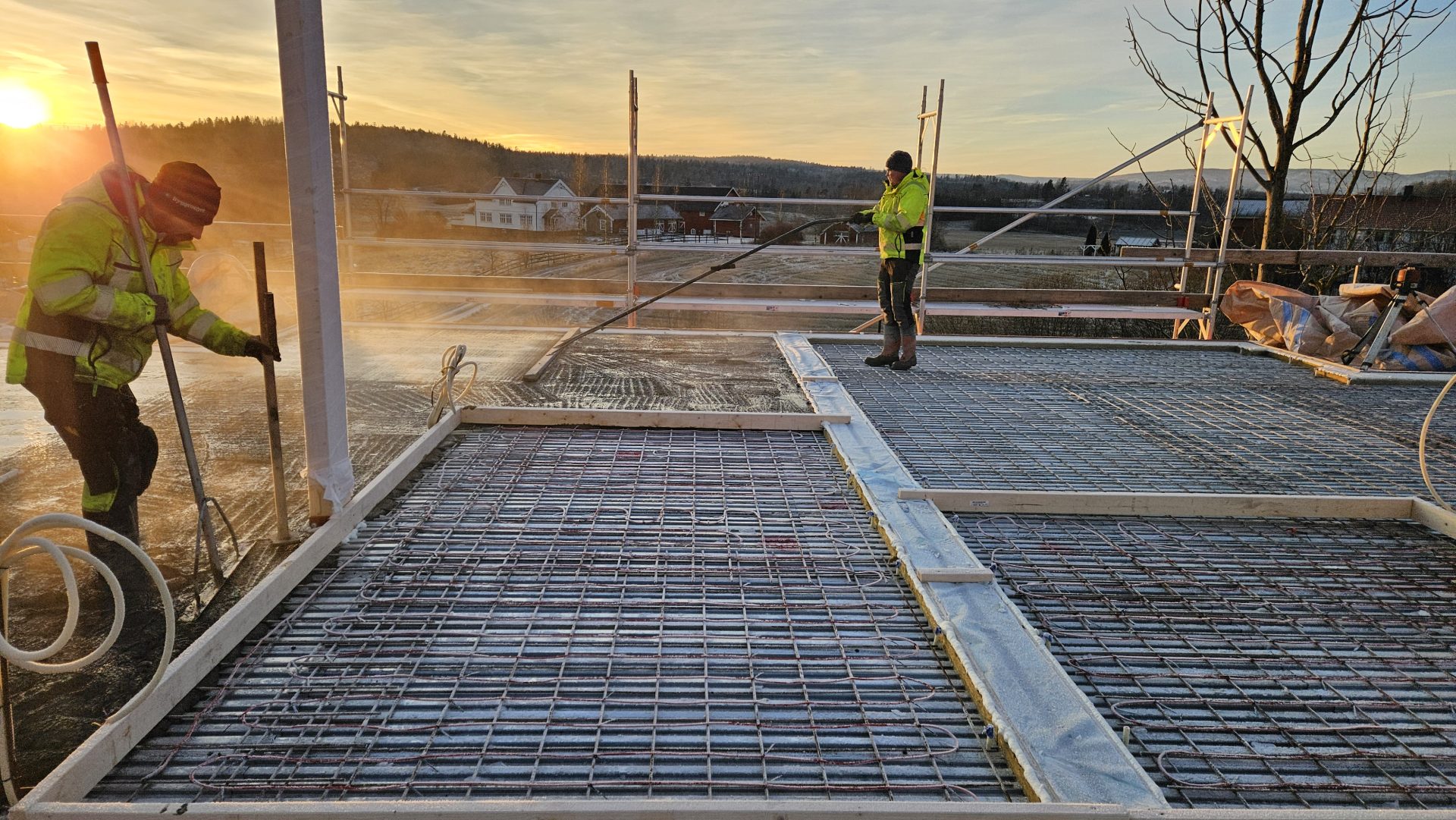

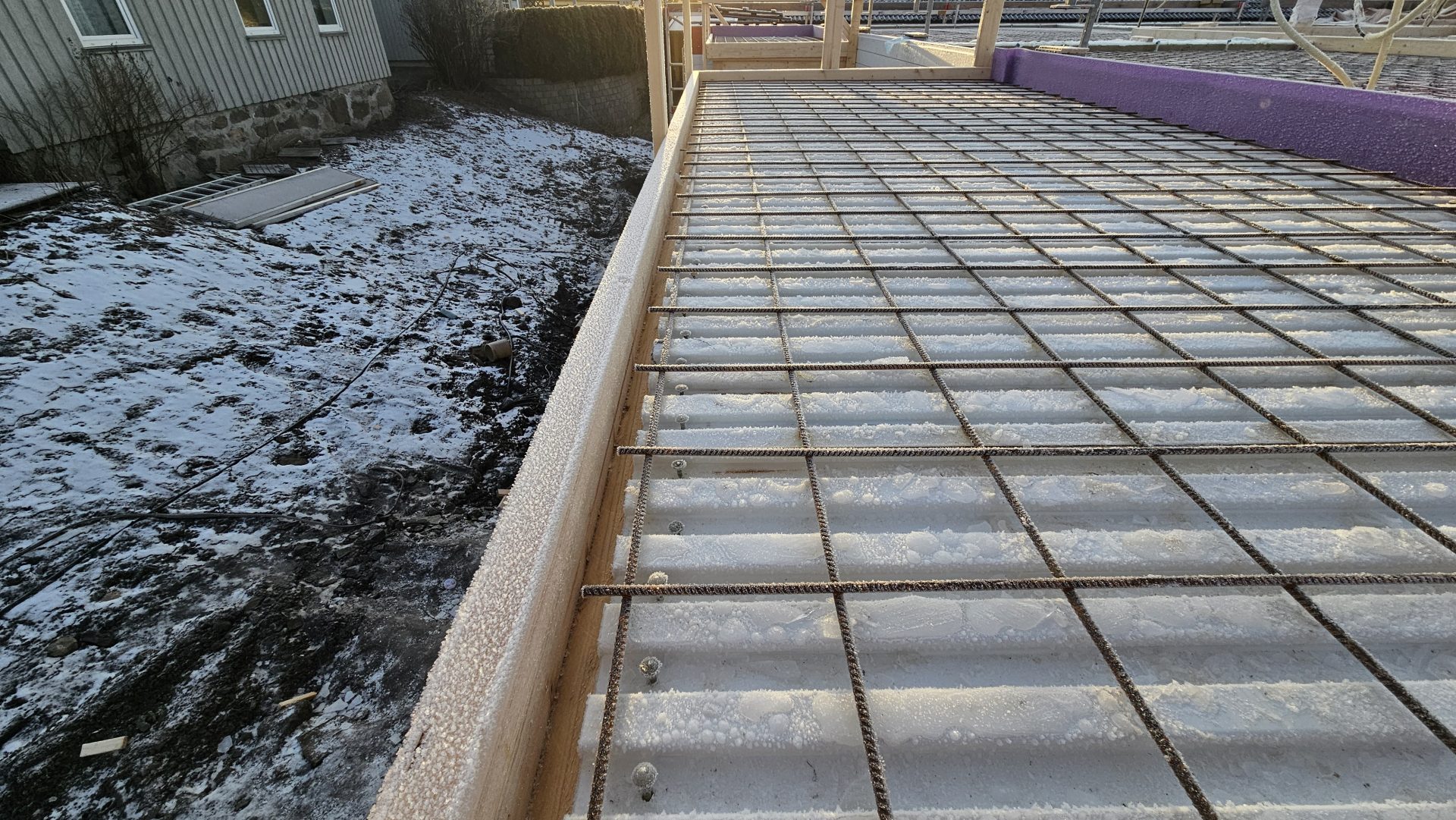

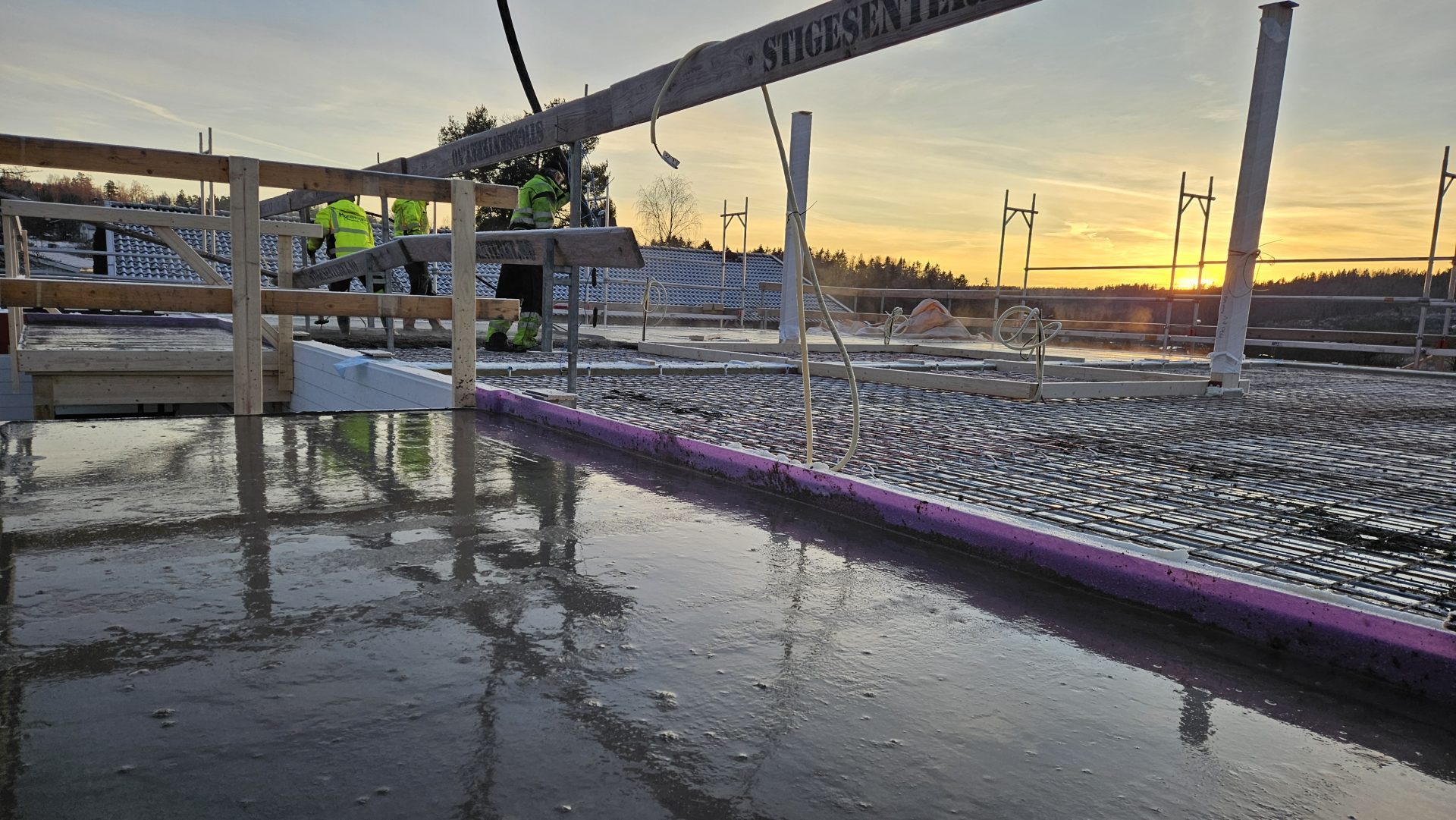

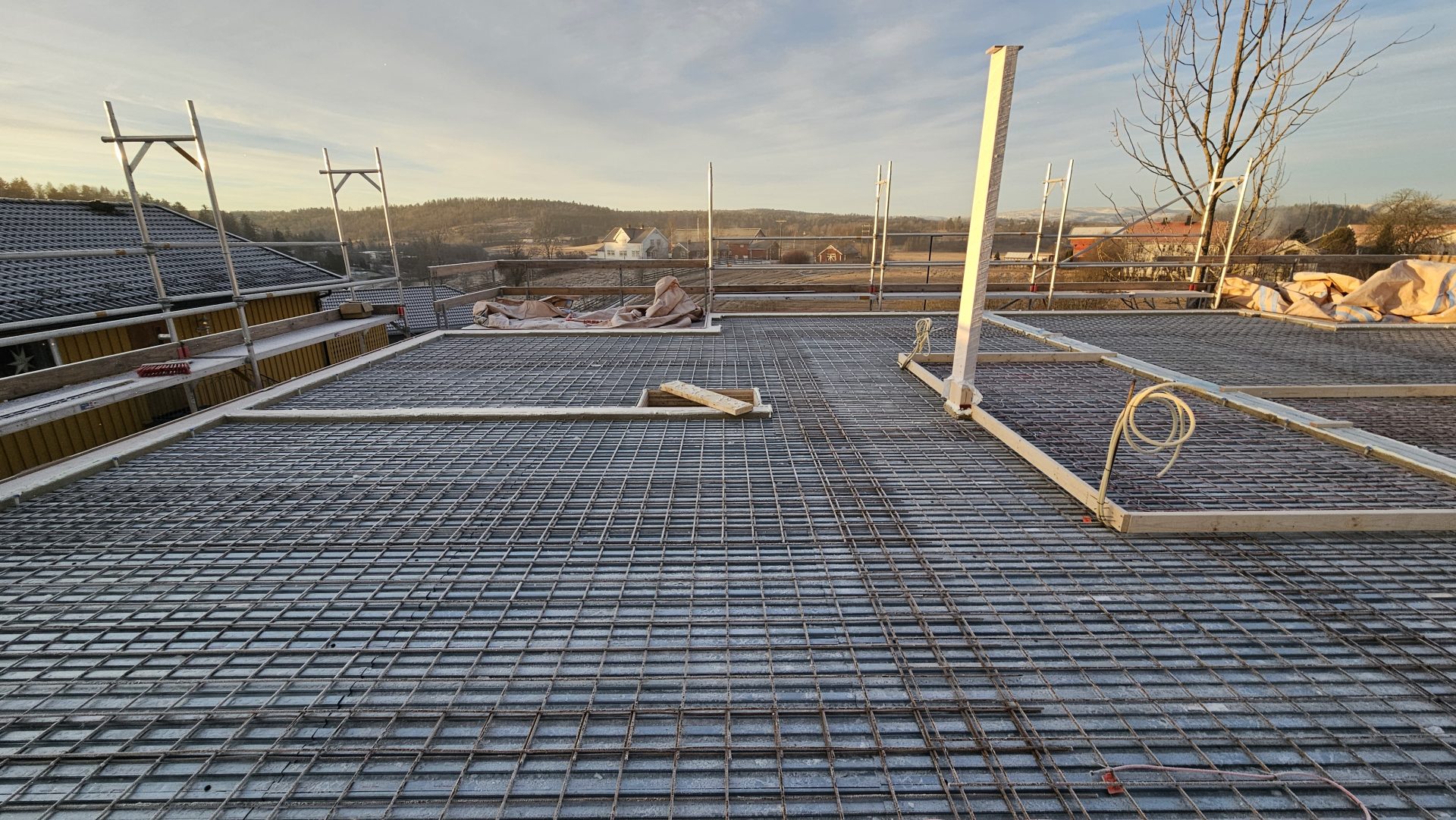

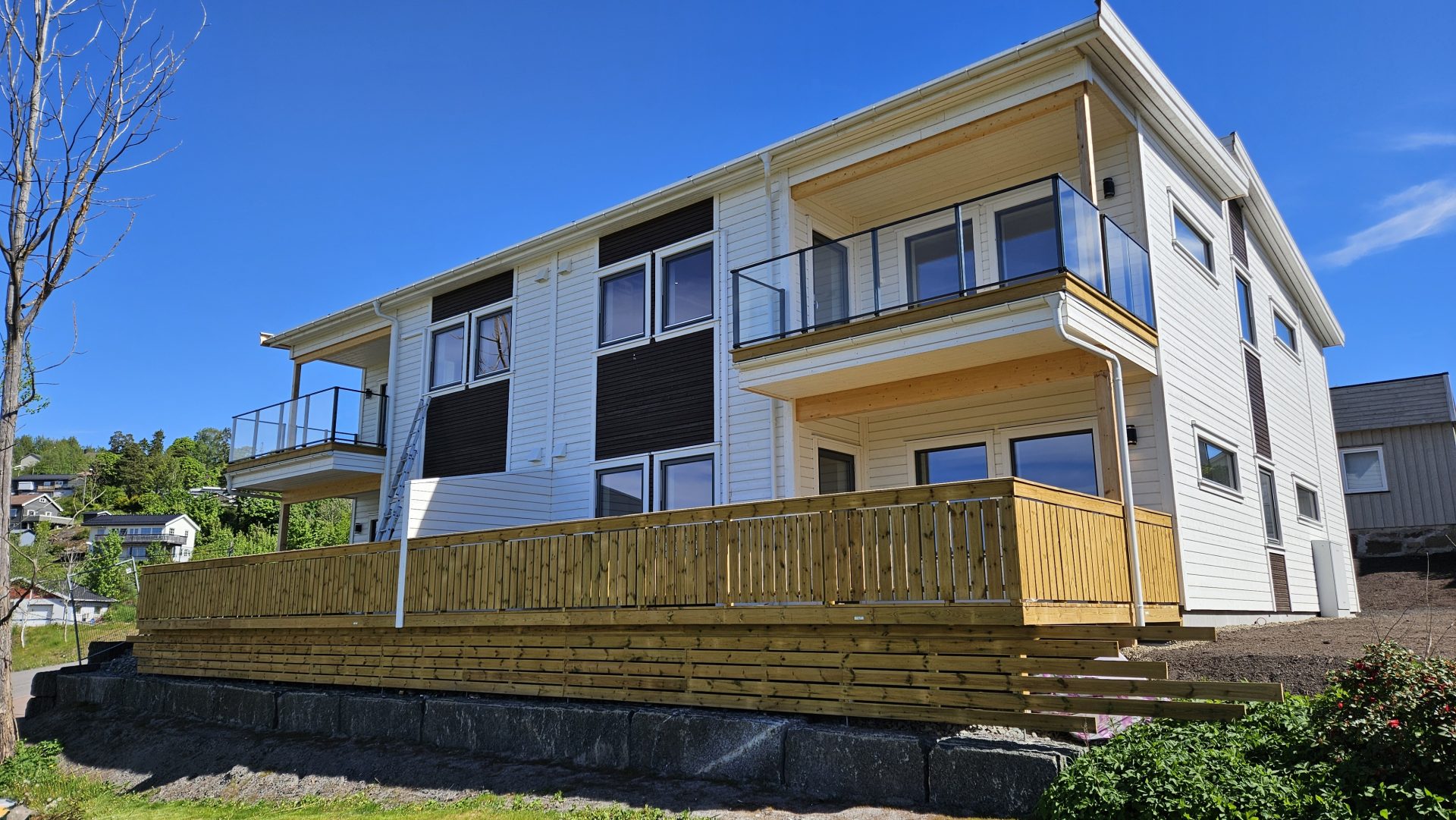

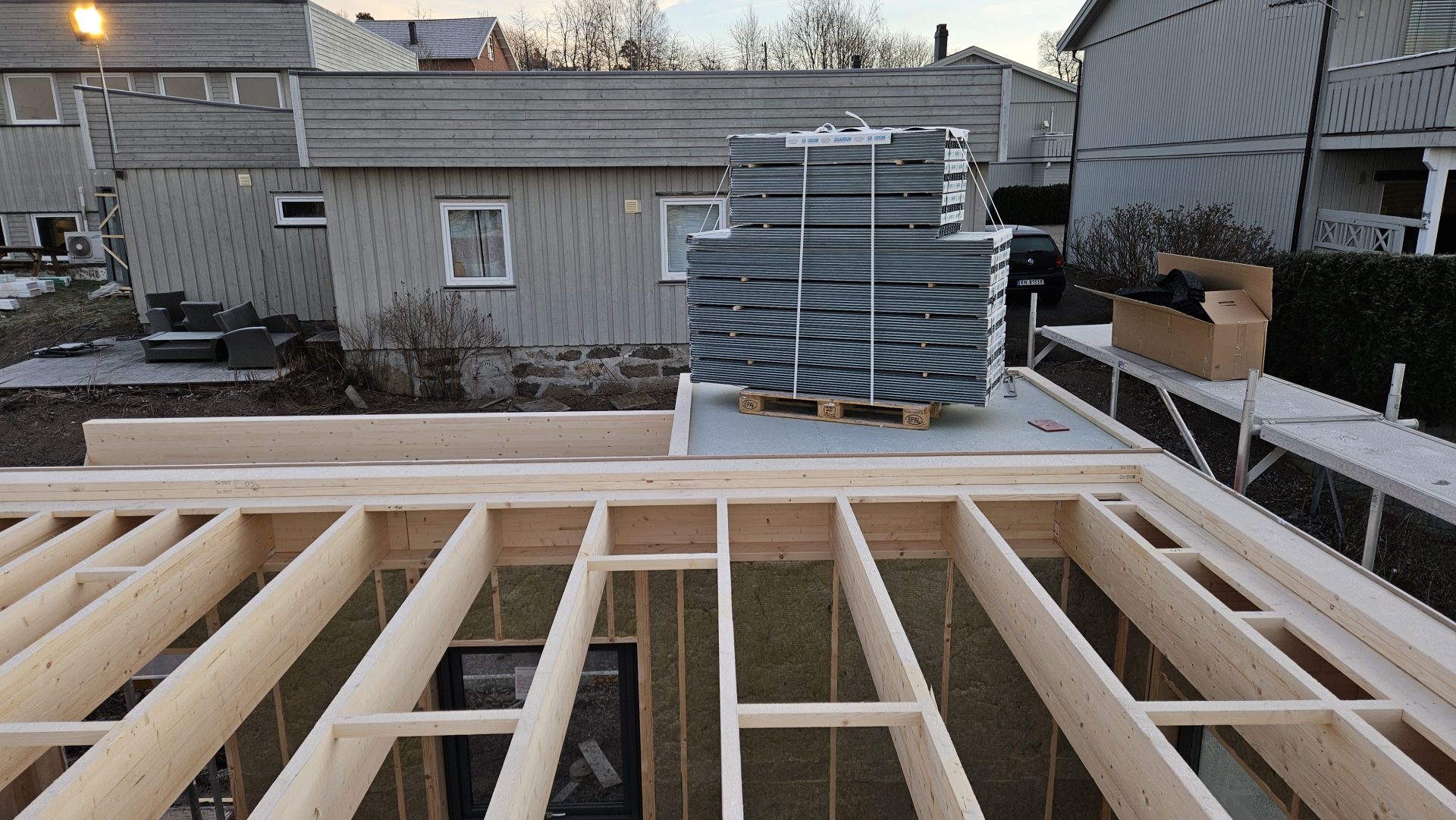

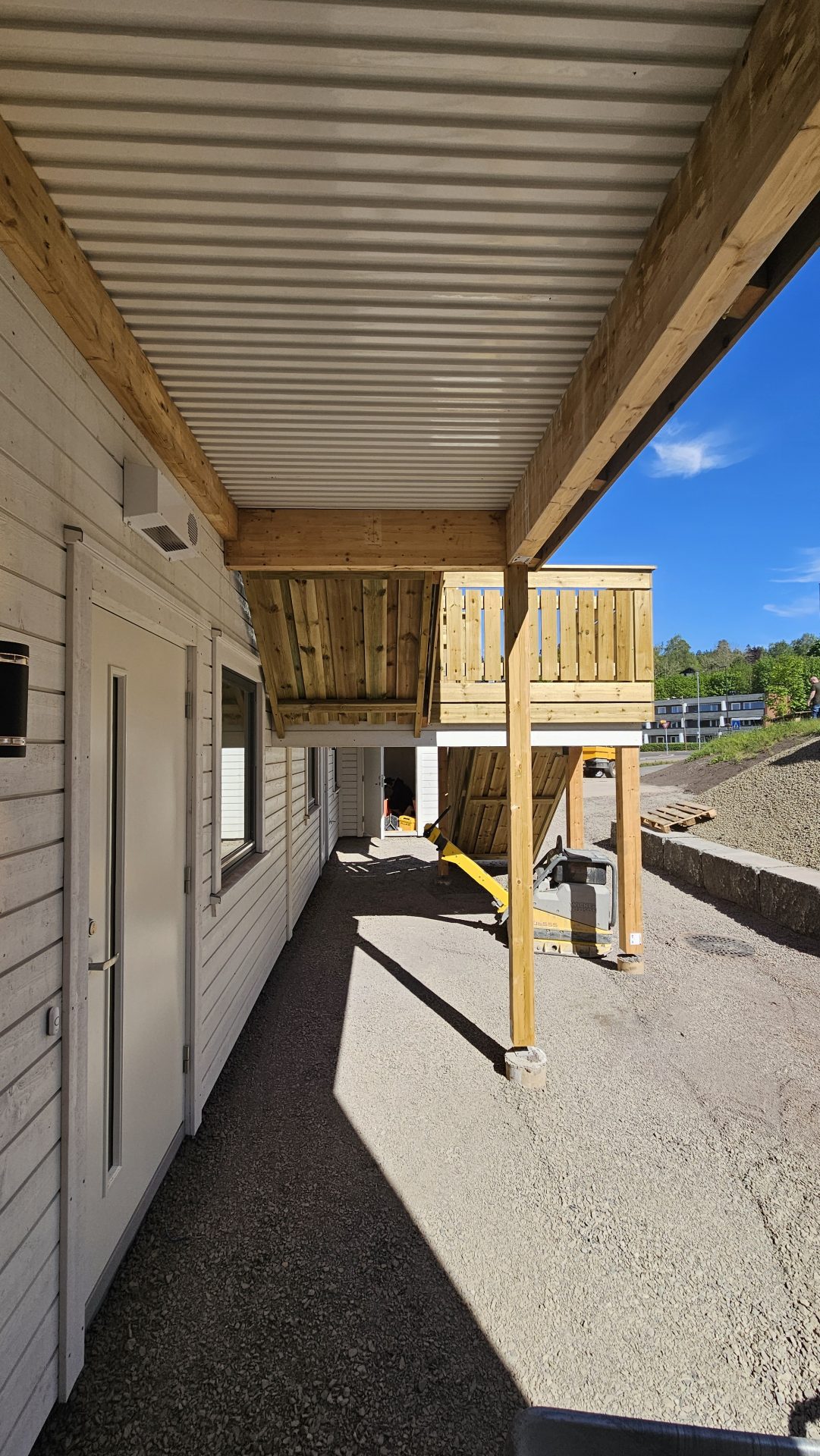

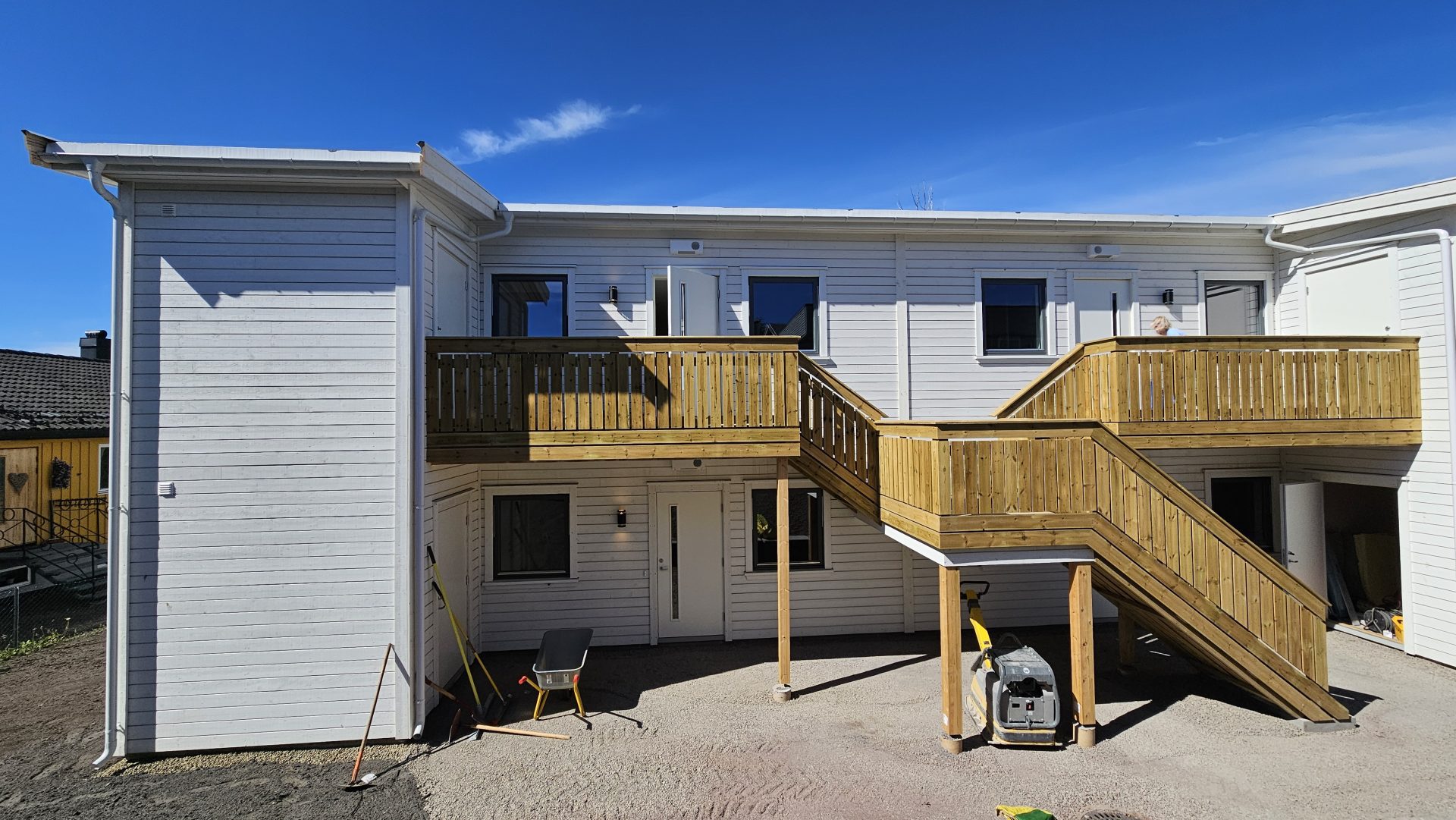

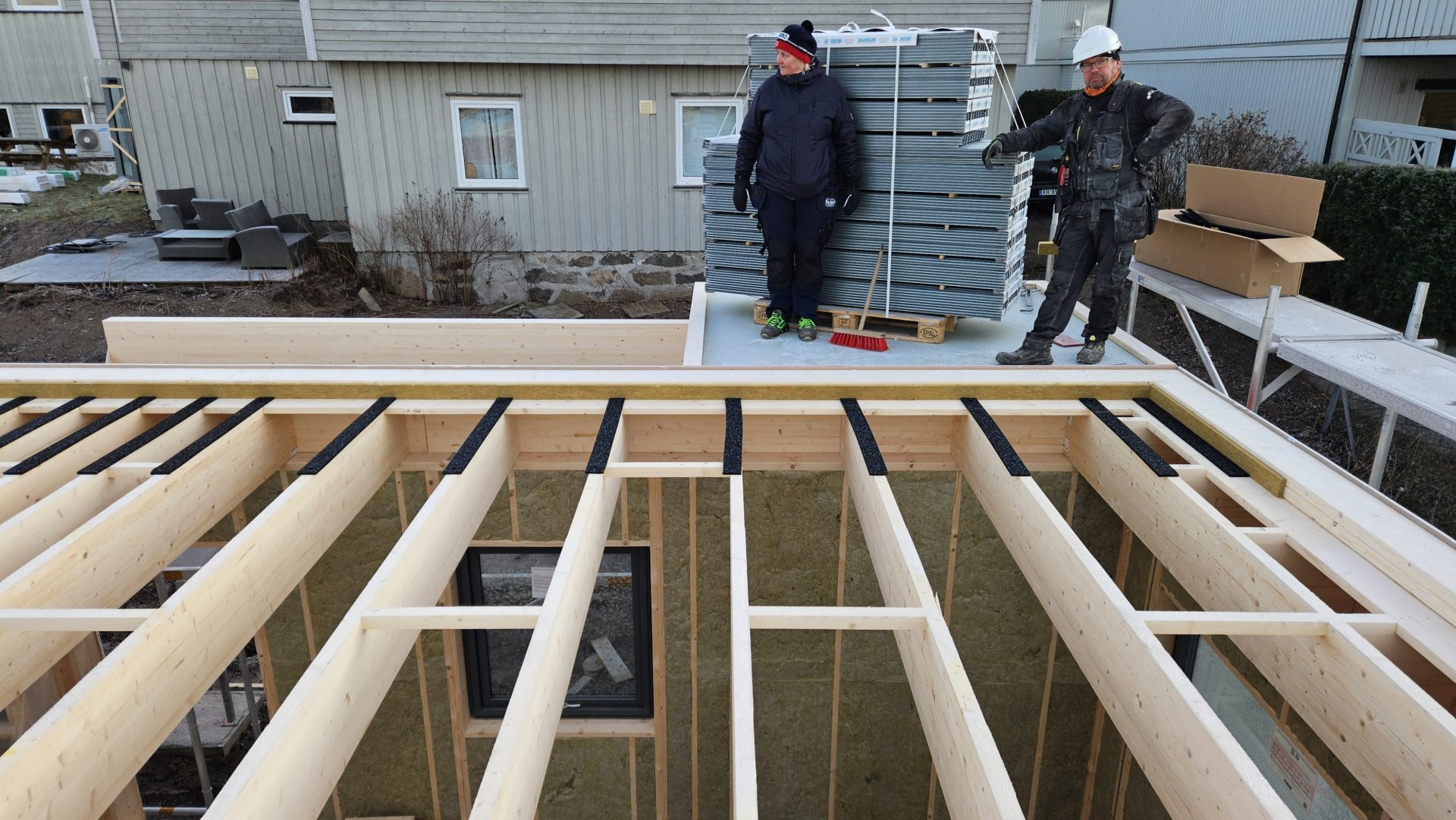

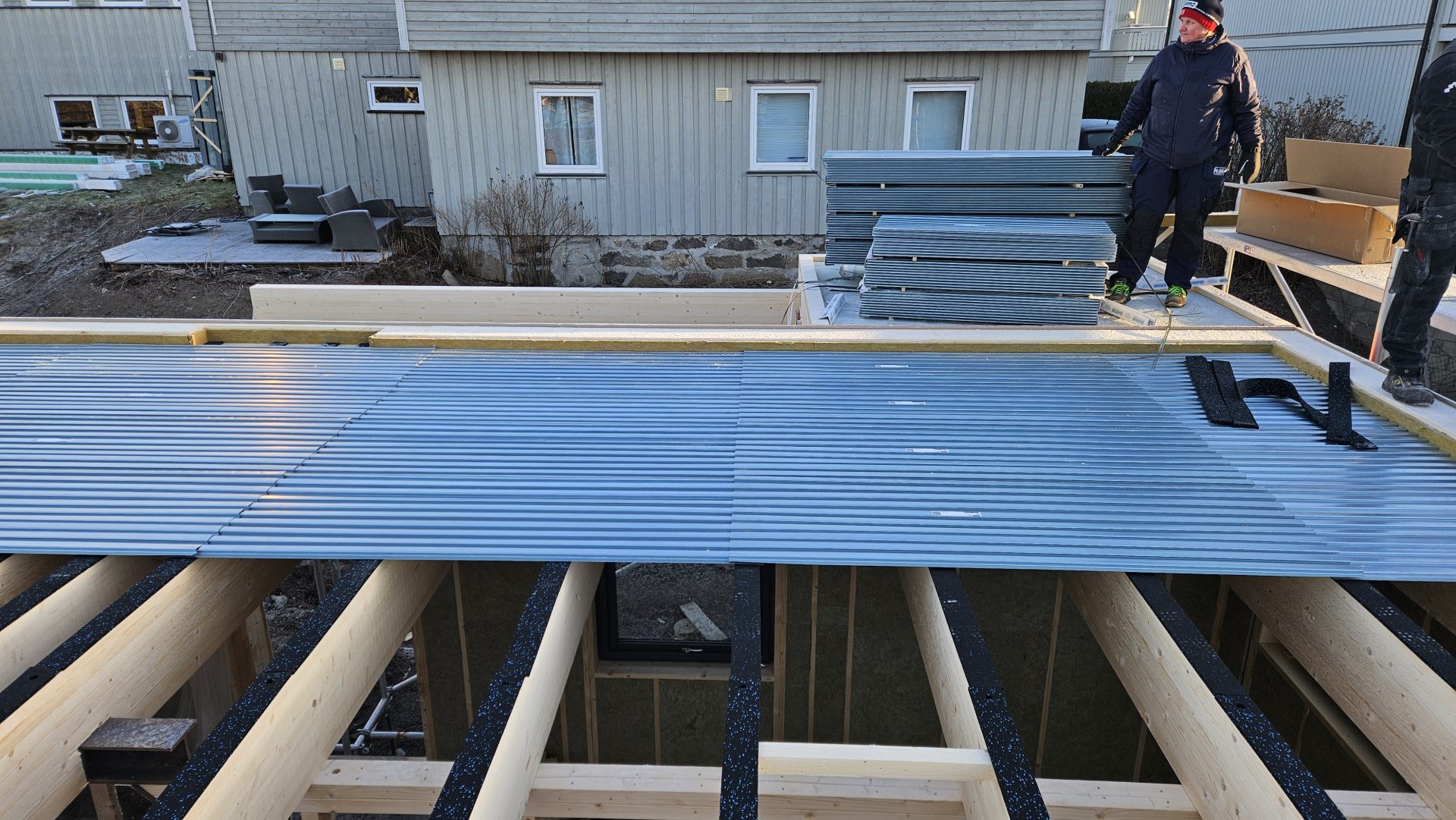

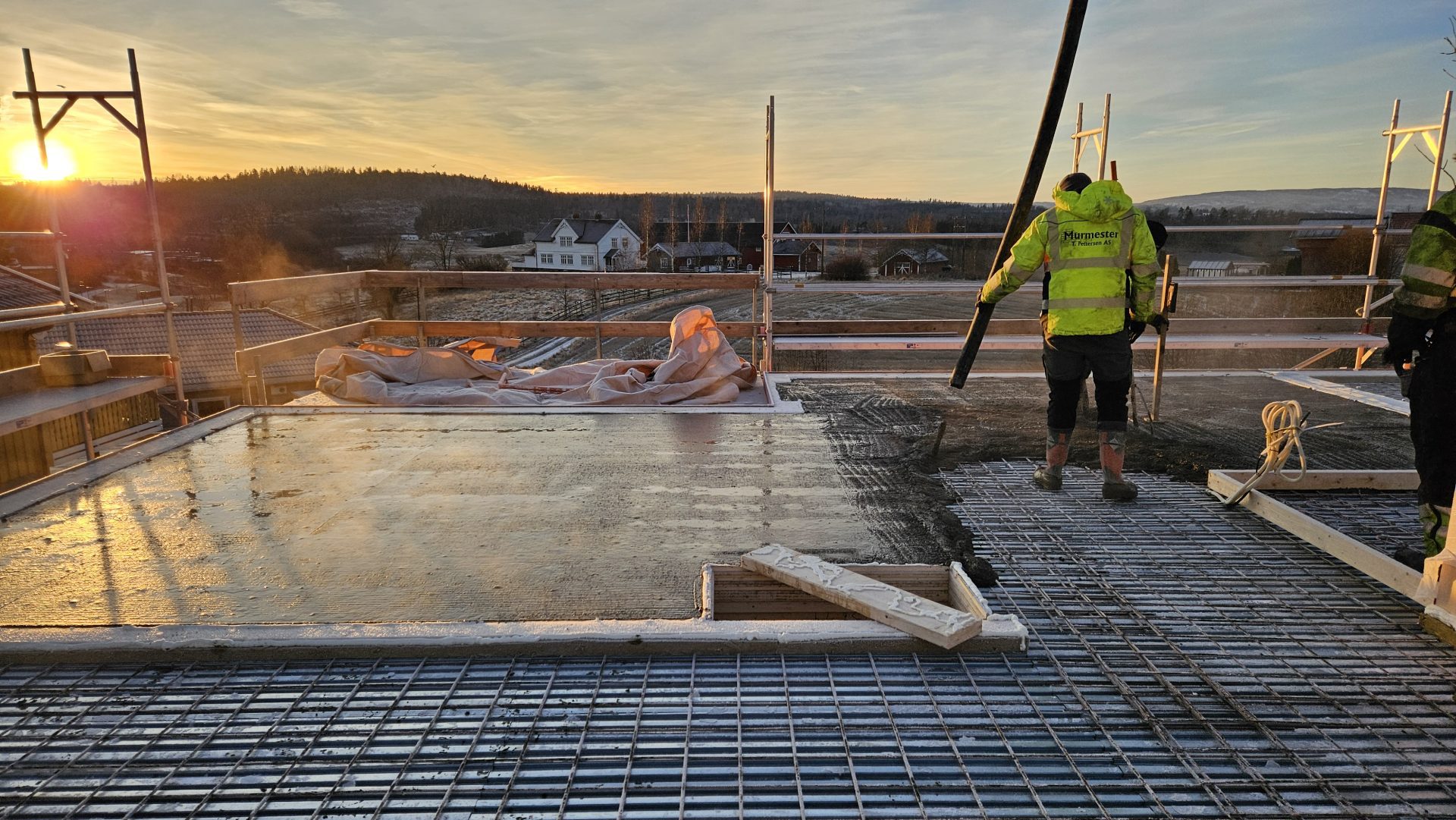

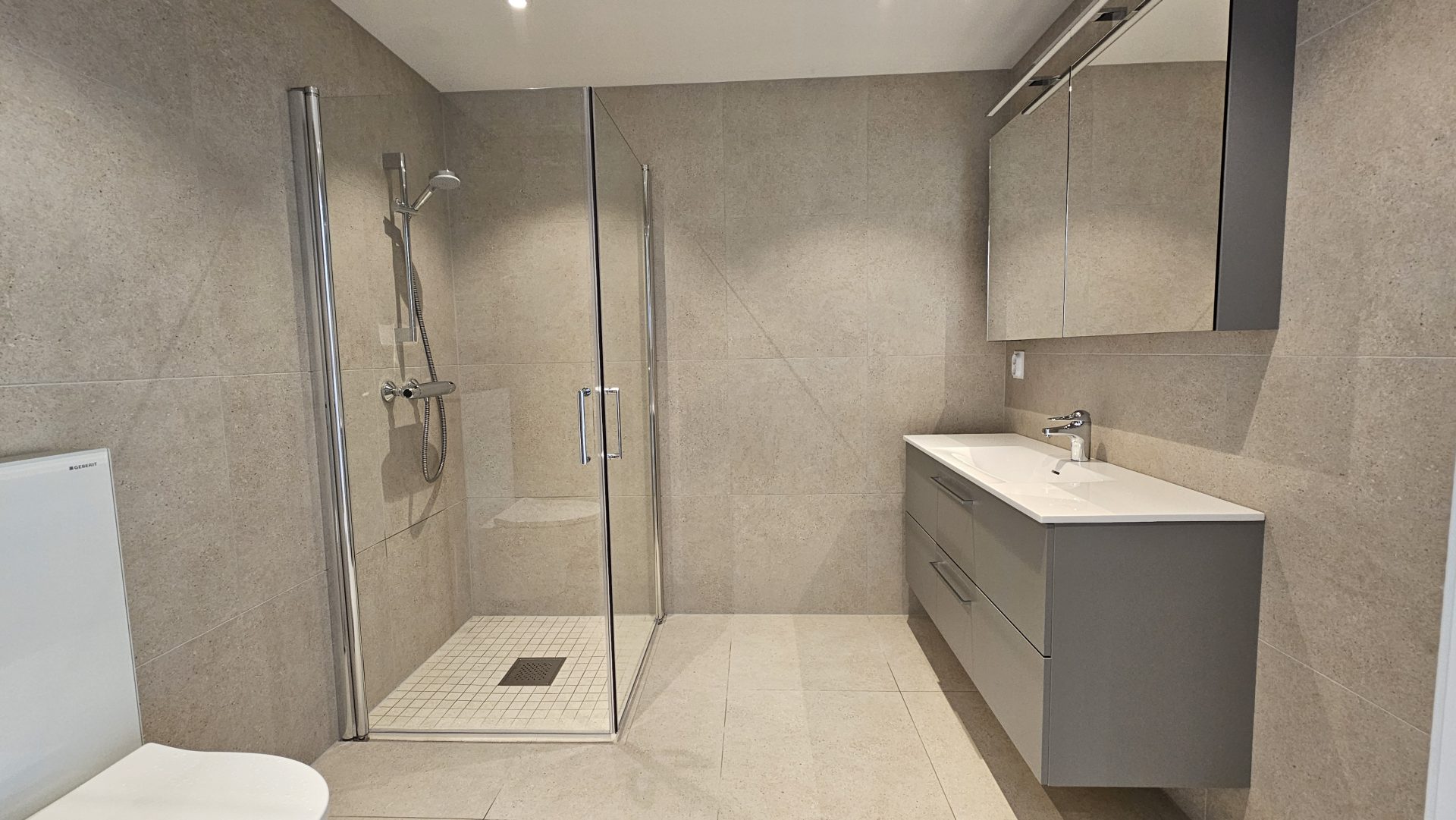

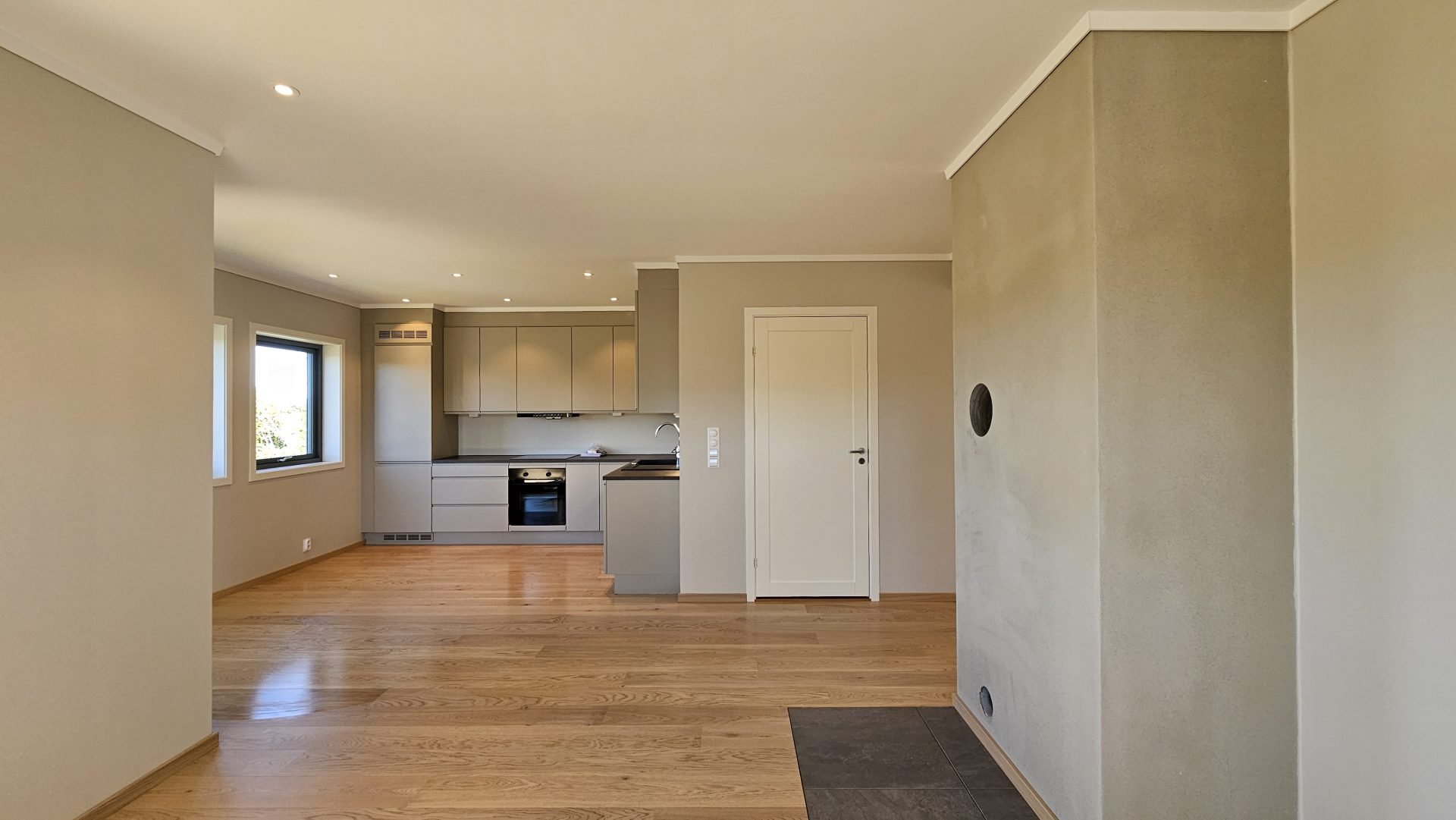

Bildene under viser byggeprosessen med bjelkelag, lydstrimler, montering av svalehaleplater, armering og støp – før prosjektet avsluttes med ferdige utearealer og ferdig interiør.
Konklusjon
Referansen fra Bråten Bygg AS viser hvor tydelig oppbyggingen over bjelkelaget påvirker sluttresultatet. Når himlingen er lik i begge prosjekter, men løsningen over bjelkelaget endres fra gulvspon, isolasjon og flytsparkel til trinnlydstrimler, svalehaleplater og betong, blir forskjellen i trinnlyd markant; -hele 4dB bedre er et svært sterkt resultat – og et tydelig bevis på at svalehaleplater fra TIL-TAK AS er løsningen for fremtiden.
